Tutorial: Configurando RAID nas placas Server S1200SPS (Silver Pass)

Tutorial RAID - S1200SPS (Silver Pass)

O tutorial a seguir apresenta os passos para habilitar a opção RAID em servidores baseados nas placas Intel® Server S1200SPS (Silver Pass) e processadores Intel® Xeon® E3-V5.


Servidores Silver Pass - Xeon E3-v5

Ligue o equipamento e acesse o Setup de BIOS através da tecla de função [F2].
Acesse a aba ADVANCED;
Nessa aba, siga até o item MASS STORAGE;
Habilite a opção RAID MODE;
Na opção RAID Mode Options, selecione INTEL(R) RST

(*) Antes de sair do Setup de BIOS, volte na aba MAIN e desabilite a opção "Quiet Boot" (pois, em modo "quiet"), a opção de evocar a controladora via "[CTRL] + I" fica oculta pela imagem decorativa do POST.

Use a tecla de função [F10] para salvar as alterações e sair do Setup de BIOS.

O servidor iniciará um novo boot e, após o POST, aparecerá a opção de evocar o Setup da Controladora pressionando a combinação de teclas [CTRL] + I :

RAID Intel S1200V3RPS - Passo 1

Uma vez no Setup da Controladora (Intel Rapid Storage Technology - Option ROM), selecione Create RAID Volume e avance com [ENTER]

RAID Intel S1200V3RPS - Passo 2

Na tela seguinte, informe o Nome do Volume (Name) e avance com [ENTER]

RAID Intel S1200V3RPS - Passo 3

Agora, na opção "RAID Level", selecione (usando setas) o nível de RAID pretendido:
RAID0 (Stripe)
RAID1 (Mirror)
RAID10 (RAID0+1)
RAID5 (Parity)
Avance com [ENTER];

RAID Intel S1200V3RPS - Passo 4

:: Selecionando RAID0 e havendo apenas 2 discos rígidos, o configurador avança automaticamente sem habilitar essa opção.
:: Selecionando RAID1 e havendo apenas 2 discos rígidos, o configurador avança automaticamente sem habilitar essa opção.
:: Selecionando RAID10 e havendo apenas 4 discos rígidos, o configurador avança automaticamente sem habilitar essa opção.
:: Selecionando RAID5 e havendo apenas 3 discos rígidos, o configurador avança automaticamente sem habilitar essa opção.

Havendo mais discos que a exigência mínima do volume, a opção "Disks" será habilitada.
Selecione os discos rígidos que farão parte do RAID (usando as setas para movimentar-se e Barra de Espaço para selecionar):

RAID Intel S1200V3RPS - Passo 5

Avance com [ENTER]

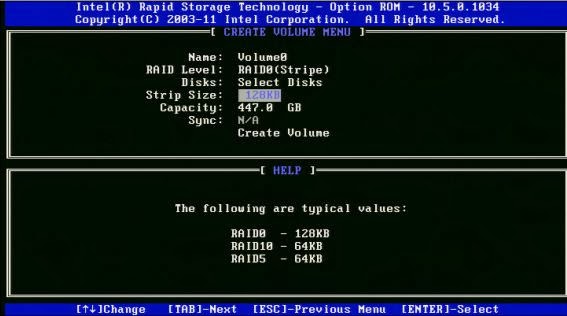

Na opção "Strip Size", selecione o tamanho do bloco de dados, ou mantenha a opção "default" (caso o software não habilite essa opção):

RAID Intel S1200V3RPS - Passo 6

Avance com [ENTER]

Na opção "Capacity" o usuário poderá particionar o volume de dados recém criado.
Informe o tamanho da partição inicial, ou prossiga com o tamanho máximo (já informada pelo configurador).

RAID Intel S1200V3RPS - Passo 7

Avance com [ENTER]

A partir desse ponto o volume já foi configurado e os discos serão integrados ao RAID.
Um alerta surgirá, indicando que o conteúdo dos discos será perdido.
Para criar o volume, confirme com Y (Yes):

RAID Intel S1200V3RPS - Passo 8

O configurador retorna à tela inicial, mostrando o volume já criado.
Avance até a opção Exit (5).

O sistema será reiniciado.
Após o boot, prossiga com a instalação do sistema operacional.
